高速PCB設計中的阻抗匹配

發布時間 :2024-06-28 15:56 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
在高速數字電路設計中,PCB(印刷電路板)的性能直接影響信號的完整性和系統的穩定性。阻抗匹配是高速PCB設計的關鍵環節,對于確保信號無損傳輸、減少反射、提高信號質量至關重要。深圳宏力捷電子作為專業的PCB設計公司,致力于提供多層、高精密/BGA封裝以及盲孔/埋孔的PCB設計服務。

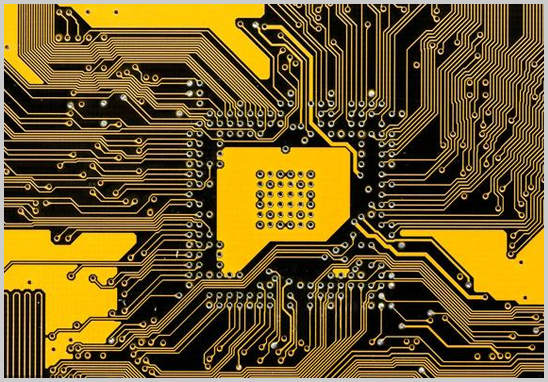

高速PCB設計中的阻抗匹配

阻抗匹配的概念
阻抗匹配是指信號源的輸出阻抗與負載阻抗相等,以實現最大功率傳輸或最小信號失真。在高速PCB設計中,主要是保證傳輸線(如微帶線、帶狀線)的特性阻抗與連接的芯片引腳、過孔、連接器等的阻抗一致,從而減少信號反射和確保信號質量。

阻抗匹配的必要性
在高速信號傳輸過程中,阻抗不連續會導致信號反射,進而引起信號失真、上升沿變緩、甚至振鈴效應,嚴重時可導致系統誤操作。因此,阻抗匹配是確保信號完整性、提高系統穩定性的基石。

特性阻抗的計算
特性阻抗(Z0)由傳輸線的物理結構(如寬度、厚度、介電常數等)決定,其計算公式根據不同類型的傳輸線而異。例如,微帶線的特性阻抗計算公式為:


其中,W是線寬,T是導體厚度,是有效介電常數。準確計算特性阻抗需要使用專業的PCB設計軟件,這些軟件通常內置了各種傳輸線模型的計算工具。

實現阻抗匹配的方法
1. 控制線寬和間距:通過調整PCB上導線的寬度、間距以及介質層的厚度,可以精確控制特性阻抗。設計時需根據計算結果調整這些參數,確保與目標阻抗匹配。

2. 使用阻抗控制層疊:選擇合適的板材和確定層疊結構對阻抗控制至關重要。合理安排電源層、地層的位置和介質材料,可以優化整個板子的阻抗特性。

3. 終端匹配:在信號線的末端添加匹配元件(如電阻、鐵氧體磁珠、巴倫等),可以吸收反射波,減少信號反射。常用的終端匹配方法有串聯終端電阻、并聯終端電阻、AC終端匹配等。

4. 差分對設計:對于高速差分信號,通過保持兩根信號線的長度、線寬、間距等參數嚴格對稱,可以自然形成較好的阻抗匹配,同時利用差分信號的共模抑制特性進一步降低噪聲干擾。

5. 仿真驗證:在設計完成后,利用仿真軟件(如HyperLynx、ADS等)對PCB的信號完整性進行仿真分析,檢查阻抗匹配情況及信號傳輸質量,必要時根據仿真結果調整設計。

阻抗匹配的挑戰與解決方案
阻抗匹配是一個涉及多方面考慮的復雜過程,需要設計師對電路理論、材料特性、設計軟件應用等有深刻的理解。以下是一些常見的挑戰和解決方案:

1. 多層板設計:在多層板設計中,需要精確計算每一層的阻抗。解決方案是使用專業設計軟件,并仔細選擇和排列每層的材料和厚度。

2. 高速信號的交叉干擾:高速信號可能會產生交叉干擾。解決方案是通過差分對設計和適當的層疊結構來減少干擾。

3. 制造公差的影響:制造過程中不可避免的公差可能會影響阻抗。解決方案是與制造商密切合作,確保設計參數在制造公差范圍內。

結論
高速PCB設計中的阻抗匹配是確保信號完整性和系統穩定性的關鍵步驟。通過精確計算、精心布局、合理選材和終端匹配等手段,可以有效實現阻抗匹配,從而保證高速信號的高質量傳輸,提升整個電子系統的性能和可靠性。深圳宏力捷電子憑借專業的設計團隊和先進的設計工具,致力于為客戶提供高質量的PCB設計服務,確保每一個項目的成功實施。
