PCB抄板（又稱電路板克隆、逆向工程）是通過反向技術手段對現有電路板進行解析，實現1:1復制的關鍵技術。本文將詳細解析PCB抄板的完整流程與技術要點，并探討其在電子研發中的實際價值。
一、PCB抄板的核心流程

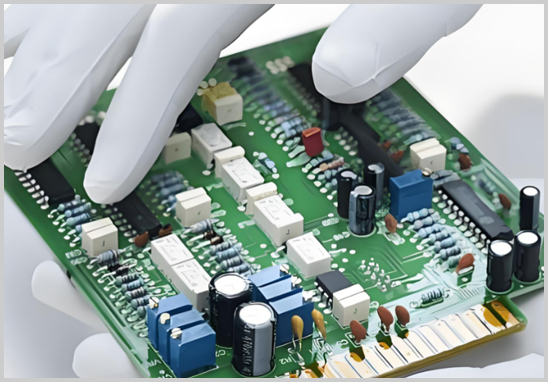

1. 元器件記錄與拆解
- 精準記錄：對原板的元器件型號、參數、位置進行詳細記錄，尤其需標注二極管、三極管極性及IC缺口方向（文獻1、文獻2）。
- 高清拍攝：使用數碼相機拍攝元器件布局，確保細節可追溯（文獻6）。
- 拆解與清洗：拆除所有元器件并清理焊盤殘留錫膏，用酒精徹底清潔PCB表面（文獻2）。
2. PCB掃描與圖像處理
- 高精度掃描：采用專業掃描儀獲取PCB正反面高清圖像，調整像素至$1200$dpi以上以確保清晰度（文獻1、文獻5）。
- 銅膜處理：輕微打磨銅膜至發亮，二次掃描增強銅層與非銅層對比度（文獻5）。
- 圖像優化：通過Photoshop調整對比度與明暗度，生成黑白BMP格式文件（如`TOP.BMP`和`BOT.BMP`），并修復線條瑕疵（文獻1、文獻6）。
3. 文件轉換與電路還原
- 軟件轉換：利用抄板軟件（如QuickPCB、Protel）將BMP文件轉換為PCB設計文件，分層繪制線路并放置元器件（文獻2、文獻5）。
- 多層板處理：對多層板逐層打磨掃描，通過過孔定位實現內層精準對齊（文獻3、文獻5）。
- 合成驗證：合并各層文件后，打印透明膠片與原板對比，確保線路100%一致（文獻1、文獻6）。
4. 制板與焊接測試
- PCB生產：將生成的Gerber文件送至板廠制板，控制精度達±0.5mil（文獻3）。
- 元器件焊接：依據BOM清單采購物料，通過SMT/DIP工藝完成焊接（文獻7）。
- 功能測試：使用飛針測試、信號分析等手段驗證電路性能，確保克隆板與原板功能一致（文獻3、文獻8）。
二、PCB抄板的技術難點與突破
1. 高密度板處理：針對HDI板、盲埋孔板等復雜結構，采用機器打磨與人工校驗結合，避免內層對位偏差（文獻3）。
2. 高頻信號優化：通過阻抗控制與電磁兼容性設計，確保高頻板（如5G通信設備）信號完整性（文獻3）。
3. 加密芯片破解：結合芯片解密技術，還原被加密的MCU或FPGA程序（文獻7）。
三、選擇專業抄板服務的關鍵要素
- 成功率保障：需依賴經驗豐富的團隊與先進設備，例如深圳宏力捷電子擁有10年+抄板實戰經驗，成功克隆32層高難度板（文獻3、文獻8）。
- 全產業鏈支持：從PCB制板、元器件采購到SMT焊接，一站式服務可縮短50%交付周期（文獻7、文獻8）。
- 知識產權合規：嚴格遵循技術保密協議，確保克隆過程合法合規（文獻4）。
