很多企業或者研發團隊在做新產品開發時，都會選擇將PCB布線設計外包給專業公司。原因很簡單：一方面節省研發周期，另一方面可以借助有經驗的設計團隊提升設計質量。
但經常有客戶在聯系我們時，資料準備得不完整，結果導致溝通來回、進度拖延，甚至返工。因此，在外包PCB布線設計前，準備齊全的資料非常關鍵。

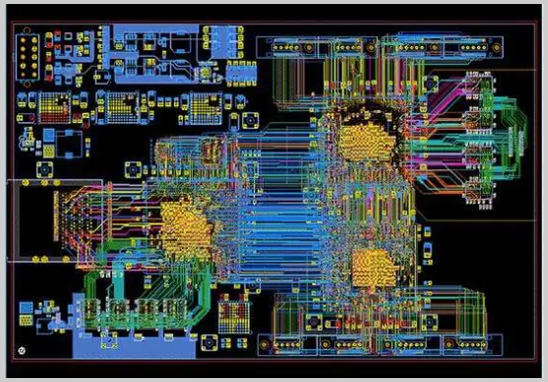

一、外包PCB布線設計需要準備的核心資料
1. 電路原理圖
這是布線設計的根基，必須提供完整、正確的原理圖文件（如Altium、OrCAD、Cadence格式等）。如果原理圖有修改痕跡，一定要標注清楚。
2. 器件BOM表（Bill of Materials）
包含器件型號、封裝規格、供應商信息等。完整的BOM表不僅能保證布線正確，還能提前匹配供應鏈資源。
3. 元器件封裝庫/坐標文件
很多器件，特別是BGA、QFN、LGA等高精密封裝，必須提供標準的封裝庫文件，避免尺寸不符引起返工。
4. 設計約束條件（Design Rules）
- 板層結構（幾層板，是否有盲孔/埋孔）
- 線寬線距要求
- 差分走線、阻抗控制需求
- 特殊器件布局限制（如大電流走線、散熱要求）
這些信息決定了布線是否符合電氣和工藝規范。
5. 機械結構圖（DXF或3D文件）
用于確認PCB板形尺寸、安裝孔位、接口位置與產品外殼匹配。
6. 參考設計或舊板文件（如有）
如果是產品迭代，提供舊板文件有助于工程師更快理解需求，縮短設計周期。
7. 功能說明文檔
簡要說明板卡的主要功能、關鍵電路作用，有助于設計團隊更好地優化布局布線。
二、資料準備不完整會帶來什么影響？
- 溝通反復，設計周期被拉長
- 設計錯誤率上升，增加返工成本
- PCB加工廠難以對接，導致打樣失敗
所以，資料完整性直接影響項目進度和質量。
三、常見問題解答（FAQ）
Q：沒有封裝庫怎么辦？
A：可以委托設計公司協助建立，但需要額外時間，最好提前準備。
Q：電路圖只提供PDF可以嗎？
A：PDF僅能參考，不能直接布線。必須有原始設計文件。
Q：外包PCB布線公司能否幫忙采購元器件？
A：專業公司一般都能提供BOM優化、供應商對接和采購服務，甚至能做樣品和PCBA一站式交付。
四、如何選擇靠譜的外包PCB布線公司？
- 是否有多層、高速、高密度設計經驗
- 是否具備BGA封裝、盲埋孔設計能力
- 能否從設計到打樣、SMT、測試一站式完成
- 是否能提供保密協議，保護客戶方案安全
深圳宏力捷電子就是一家專業的PCB設計與生產服務公司，擁有10年以上實戰經驗，配套自有PCB板廠和SMT工廠，能從原理圖到PCBA量產全流程服務，幫您大幅縮短研發周期。
