電路板功能測試系統用于電路板組件（
PCBA）的功能測試（FCT），滿足自動化大批量生產的要求。
● 用戶根據自己需要定義測試步驟，靈活方便
● 適合工業自動化大批量生產應用
● 系統測試精度高，穩定可靠
一、電路板功能測試系統概述

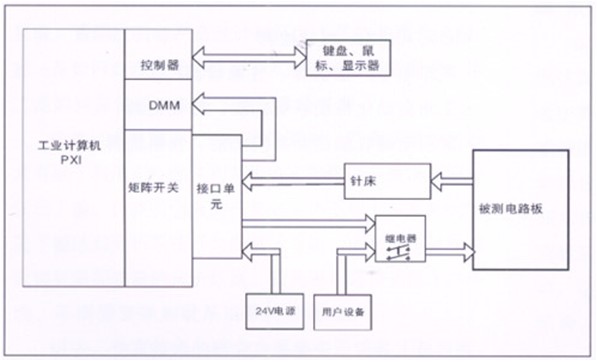

電路板測試過程通常由多個步驟組成，每單個步驟中需要對多個物理量（電壓、電流、電阻、頻率、波形等）進行測試。在每個步驟測試時，通常要閉合一些開關，使電路板處于特定的測試狀態（如對電路板加載電源、對某些測點加載電阻、使某些測試點短路等），然后對一些被測量信號進行測試。電路板功能測試系統由工業計算機、針床及配件組成。可根據以上測試特點進行系統軟件、硬件的定義和配置。
二、電路板功能測試系統特點
·用戶可自己定義測試步驟，測試靈活方便：用戶根據自己需要定義測試步驟，更改新板迅速，適用于對電路板功能、電壓、電流、電阻和頻率、信噪比等信號進行測量和分析。
·適合工業自動化大批量生產：檢測速度≤20秒/塊。
·軟件實用設計：用戶可自定義測試流程、參數和表格，及時方便。測試操作簡便、迅速，有助于降低測試成本。
·測試精度：1％～0.01％。
·系統穩定可靠：故障率低，穩定性好。
三、電路板功能測試系統功能及指標

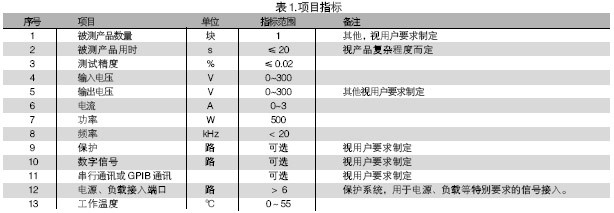

電路板功能測試系統的被測信號包括：電壓、電流、電阻、頻率、波形等。使用電路板功能測試系統進行測試，可進行大量程電壓（超過10V）、小量程電壓（毫伏級）、電流及電阻測試，一般不再需要進行信號調理。利用軟件可進行數字信號處理，生成報表。表1是系統項目指標。
四、電路板功能測試系統軟件
·用戶管理：增加或刪除用戶，設置用戶的登陸名、密碼和權限。
·硬件設置：
--可增加、刪除、修改:開關矩陣,數字萬用表,用戶設備。
--設置針腳名稱及使用情況，停用的針腳在編寫流程時不再列出，以方便用戶選取合適針腳。
--記錄數字萬用表與開關矩陣的連接信息。
·測試流程設置：軟件可以根據不同電路板的測試需求，添加和刪除測試步驟。測試步驟可以存盤及回調。用戶可編輯測試流程，標記需同時進行的測量步驟；還可根據系統接線表格及電路板的測試需求，設置測試信號的量程參數、物理量種類（電壓、電流、電阻、頻率、波形等）；設置開關的閉合狀態；設置用于報表的測試參數的最大、最小值。
·測試執行：選取被測產品，載入測試流程，進測試執行界面行產品測試。測試步驟可以單步進行，也可以連續進行。
·仿真運行：系統中無硬件時，軟件可以仿真運行。
